南部新城紅花跨響水河橋鋼箱梁工程

       南部新城紅花-機場地區北片區基礎設施項目：南京南部新城位于南京市主城區東南，秦淮區南部。南部新城位于南京市主城區的東南部，在大的空間形制上，它北望紫金山、西接雨花臺、東鄰青龍山、南面是開闊的東山新市區。具體而言，它的北部和西部是南京的主城區，東南部被繞城公路所環繞，繞城公路以南是南京重要的鐵路交通走廊。南部新城紅花-機場地區北片區基礎設施項目總共包含 18 條道路：其中主干路 4 條，次干路6 條，支路 8 條。以及新建特色街巷 5 條。在本項目中完成匯景西路橋、跨東風河人行橋和怡居路人行橋三座橋梁施工。

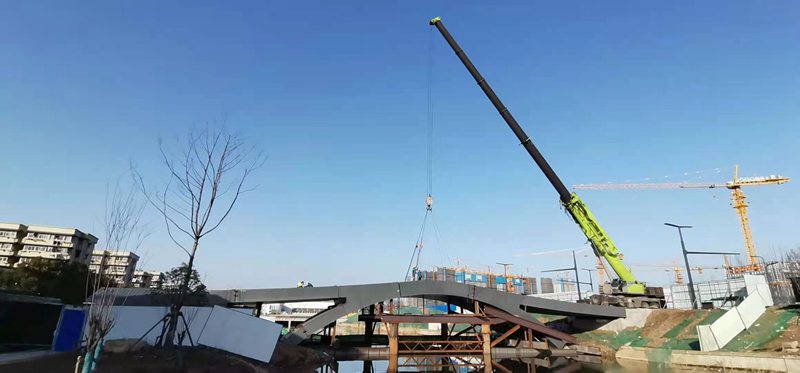

       怡居路人行橋?yàn)楣笆綐颍�由東西兩側鋼主梁與跨中主拱圈相連組成，橋梁全長 52.25m，總體用鋼量約210t。橋梁西側起點位于響水河特色街巷，連接怡居?xùn)|路西側人行步道，向東跨越響水河及親水步道。跨越響水河河道處滿足游船通行條件，通航凈空為 8x2.5m，河道常水位 5.08m。

       終點位于響水河路，連接響水河路西側人行步道，橋梁定測線與響水河中線交角為 90 度。橋梁上部結構采用鋼拱結構體系，拱頂高 6.54m（距常水位）。橋梁全長約 52.25m，主梁與拱圈寬度為 8.0m，西岸橋臺與擋墻相接，北側 1#擋墻設置兩個分流坡道，坡道道寬 3.0m，滿足行人行通行需求。橋梁拱圈及主梁采用單箱雙室鋼箱梁結構，鋼主梁截面高 1m，下部拱圈截面高 1m，上部拱圈為變截面，連接鋼主梁與下部拱圈，截面高度 2.5m~1.2m。
